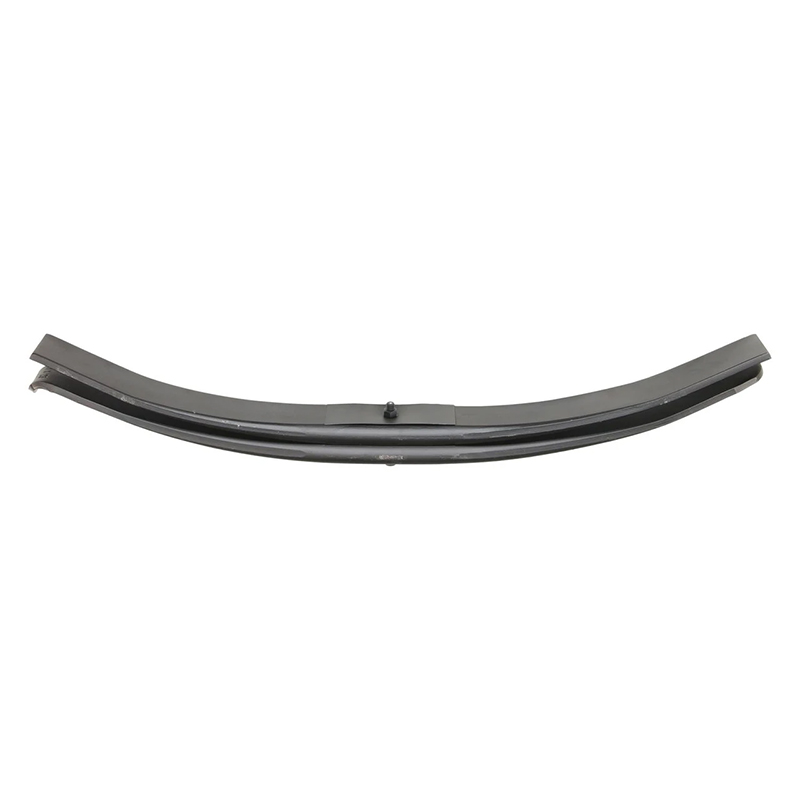

Armario con 2 muelles de hoja

El muelle de 2 hojas «Hutch» es un muelle para remolques diseñado para aplicaciones auxiliares de tipo «Hutch». Este muelle de 2 hojas y 2 etapas tiene una capacidad nominal de 22K y una capacidad de carga de 11 200, lo que le permite cumplir con los exigentes requisitos de suspensión de los remolques.

• Tipo de muelle: Muelle de remolque
• Configuración: 2 álabes, refrigeración por aire, 2 etapas
• Ancho: 3 pulgadas
• Arco (C): 4-7/8 pulgadas (en las notas también se indica que el arco mide 4-1/4 pulgadas)
• Ojo de resorte: No
• Tipo de ojo (E.E./E.M.): HK-2/- – –
• S.E. (A): 21-1/2 pulgadas
• Longitud total (B): 23-1/4 pulgadas (en las notas también figura una longitud total de 22-3/4 pulgadas)
• Casquillo del extremo A (S.E.): HK-2
• Tamaño del perno central: 1/2 x 3-1/2
• Tamaño de la cabeza del perno central: 3/4D x 7/16H
• N.º de fabricante: 1671001

Este resorte está indicado para aplicaciones en el compartimento auxiliar de Binkley Hendrickson y, en las notas, se hace referencia al modelo Hutch 16710-01/LA-13. Utiliza las dimensiones y las especificaciones de los pernos indicadas anteriormente para comprobar que encaja correctamente antes de la instalación.
